Типы фитингов и заборных головок: как легко отличить?
Пивные фитинги и заборные головки устройства неразлучные – работают в паре и только при совместной работе участвуют в розливе из кег. Без этих устройств невозможно хранение и транспортировка напитка и его последующий розлив. Фитинг, как крышка, закупоривает кег, обеспечивает герметичность, чтобы продукт не разлился при транспортировке, чтобы в емкость не попали воздух и свет. Трубка фитинга работает как канал, через который напиток поднимается из кега и выходит в заборную головку. Через раздаточную головку (раздаточную, кеговый замок), которая устанавливается на фитинг, газ поступает по одному каналу в кег, через второй канал напиток поднимается из кега по пивному шлангу в линию.
Раздаточная головка в паре с фитингом образуют узел, отвечающий за извлечение напитка из емкости. Только однотипные фитинги и заборные головки могут работать вместе: фитинг А с раздаточной А, фитинг S с раздаточной S и т. д.
Базовое отличие разных типов
Отличить типы устройств несложно, так как главное отличие скрыто лишь в одной части устройства. В фитингах это конструкция стакана, в раздаточных головках – конструкция основания, которое подсоединяется к фитингу.
Как легко отличить разные виды пивных фитингов и заборных головок?
Далее в удобных таблицах представлена информации об отличиях разных типов. Цветом в таблице выделено базовое отличие, помогающее быстро распознать тип устройства. Фото и видео с нашего YouTube-канала помогут еще лучше разобраться в этом вопросе. В конце статьи размещены ссылки на устройства одноименных типов в интернет-магазине.

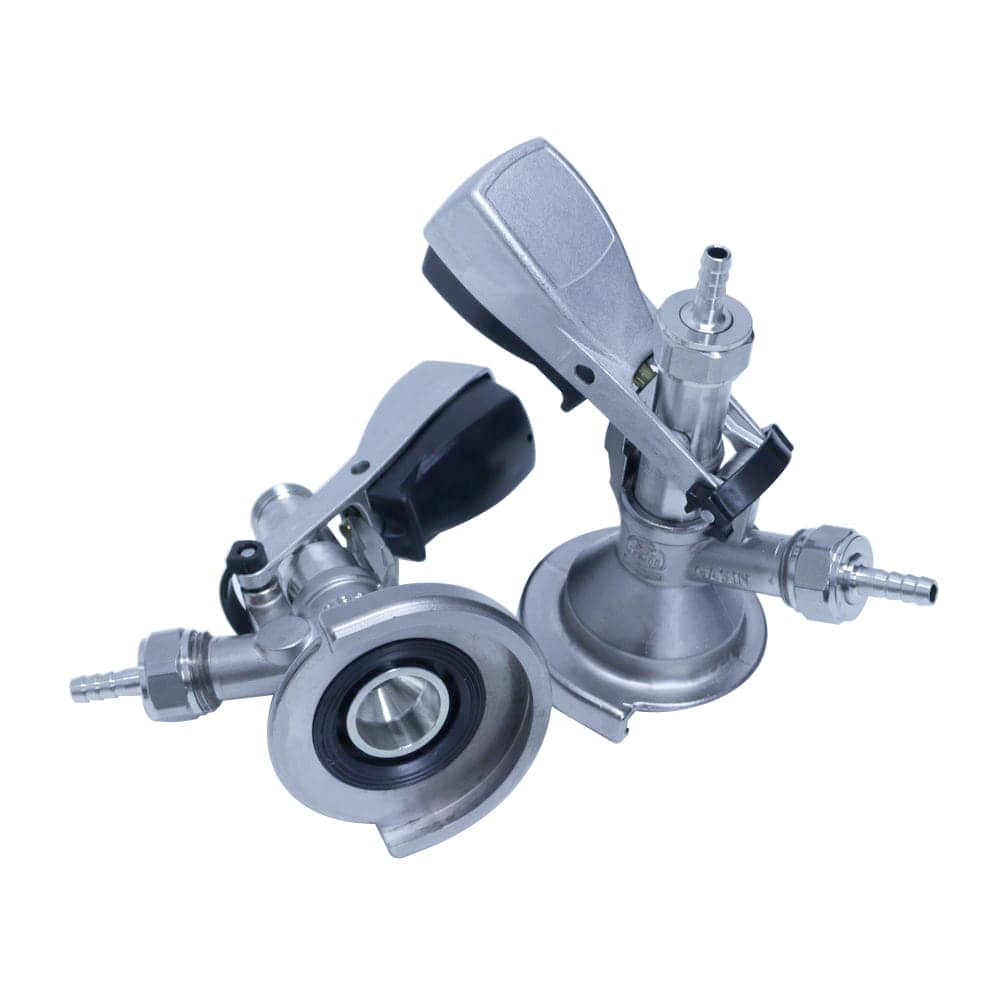

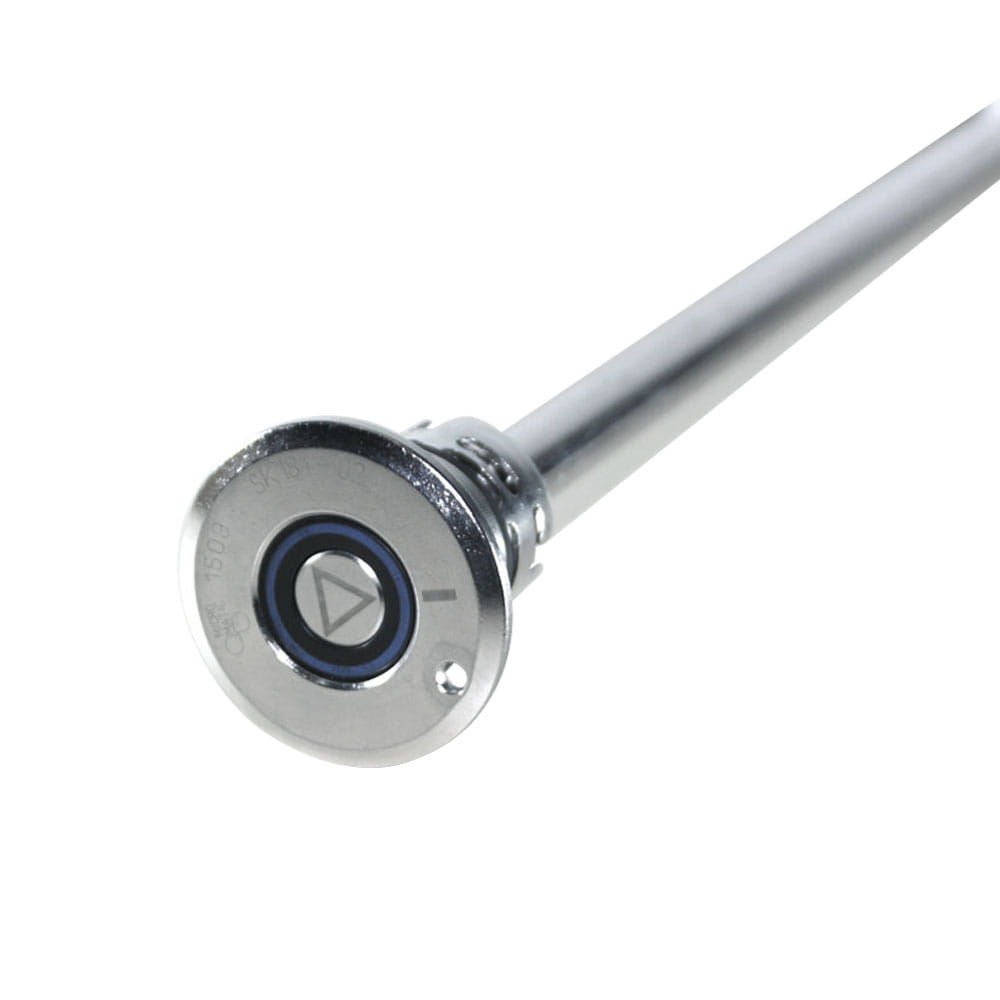

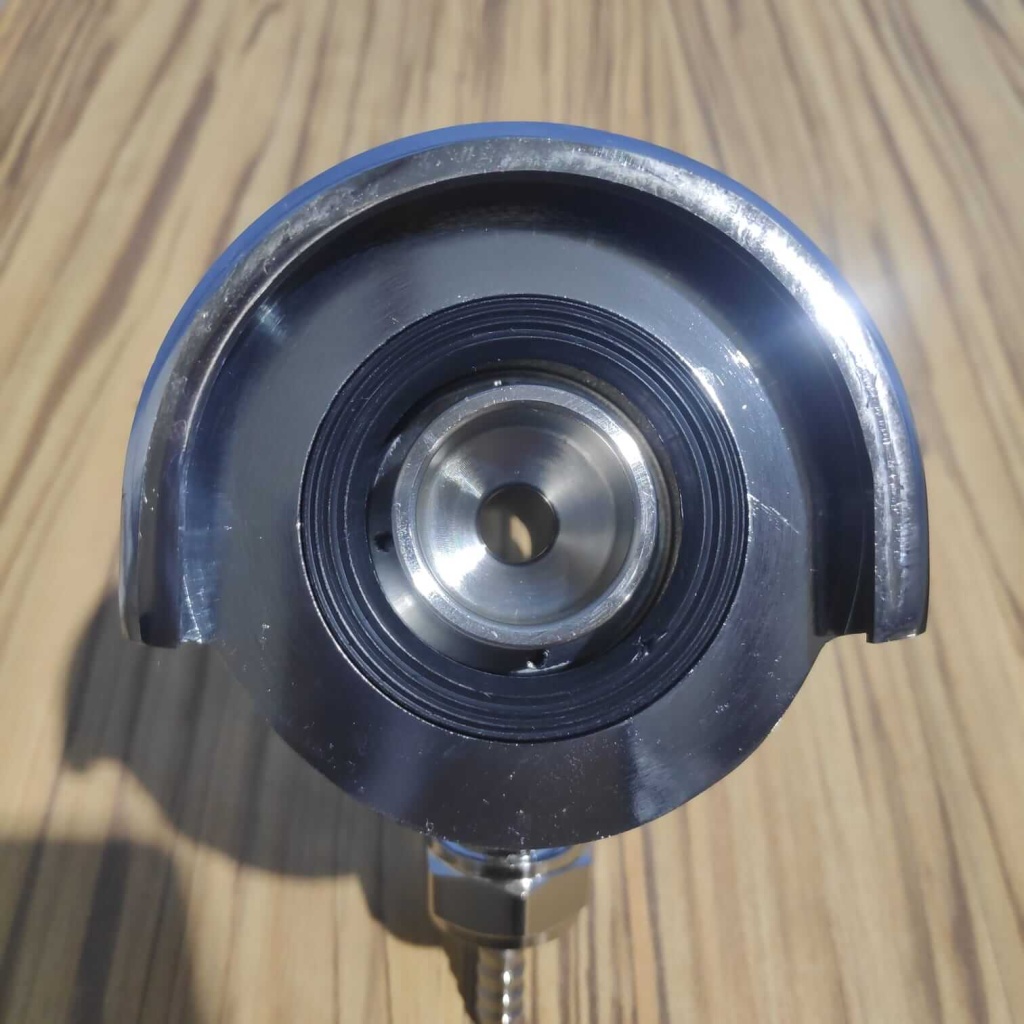

Тип А
Фитинг | Раздаточная | |
Форма стакана/основания | Основание стакана фитинга круглое, плоское, находится над горловиной кега. Диаметр больше, чем у типов D, S, U. | Конусообразный корпус, круглое основание по краю с вырезанным сегментом |
Уплотнения | В центре основания стакана фитинга уплотнительное кольцо вокруг металлического клапана, почти вровень с поверхностью основания. | Одно внешнее уплотнительное кольцо вокруг штока. |
Установка: надвигается на фитинг сбоку, защелкивается. |
![IMG-20230407-WA0005.jpg](/upload/medialibrary/43c/9enck3wm526hp03xf3knpxz31wijrkuh.jpg)
![2d102a9b74cfaa38d3d6f46a2bc99509-min.jpg](/upload/medialibrary/5b0/uwnikx2o6k19zvqx00n6euoacn3p3lj0.jpg)
![Микроматик фитинг тип А.jpg](/upload/medialibrary/cc7/gydnsz1x3vfh85x4ud7k128swun3s8gd.jpg)

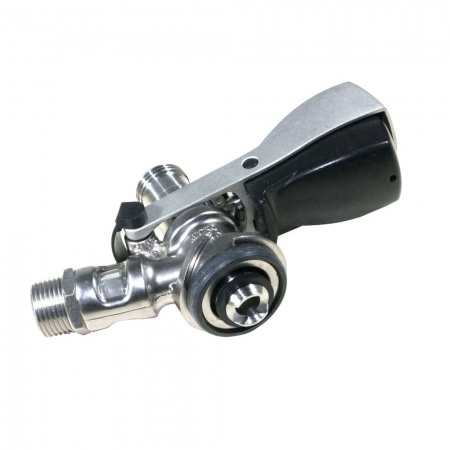

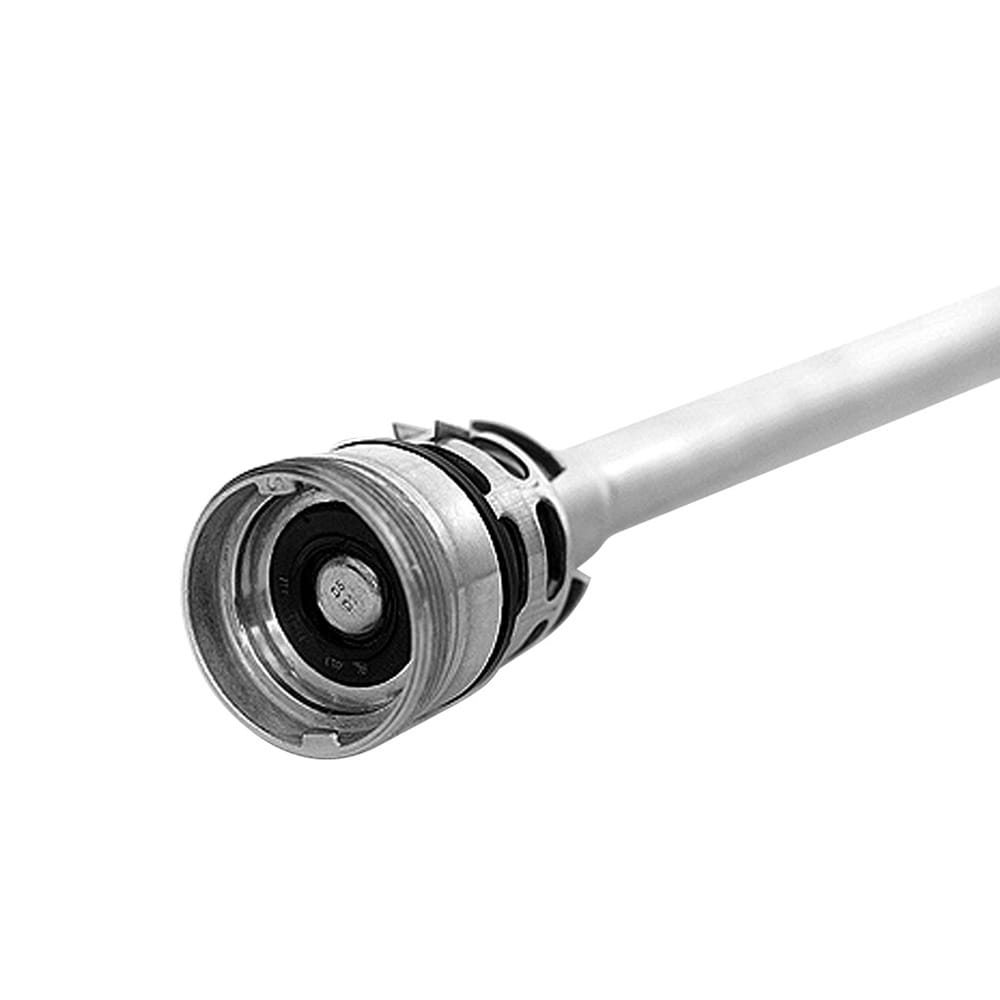

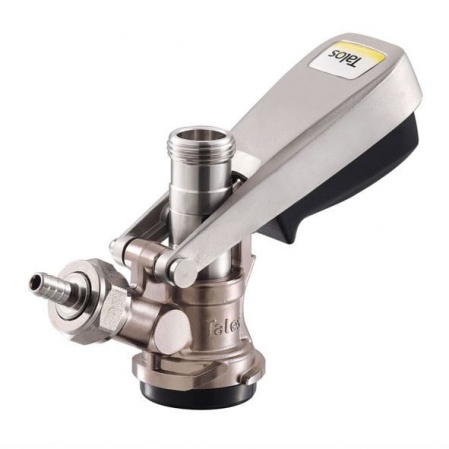

Тип D
Фитинг | Раздаточная | |
Форма стакана/основания |
Стакан фитинга полностью находится в горловине кега, металлический клапан и уплотнение углублены. Два выступа друг напротив друга внутри по краю стакана. Диаметр меньше, чем у А, M, F. |
Цилиндрический корпус, круглое основание. На основании внешний уплотнитель. |
Уплотнения |
Резиновое уплотнение без металлического кольца (отличие от S). Металлический клапан не углублен относительно уплотнения. |
Уплотнительное кольцо вокруг штока вровень с внутренним основанием. Шток выдвинут наружу. |
Установка: устанавливается в фитинг и вкручивается по часовой стрелке, защелкивается. |
![микроматик d.jpg](/upload/medialibrary/58b/lillxedjp45351bwyy4mmrwp3z6pmuxz.jpg)
![заборная тип D.jpg](/upload/medialibrary/2d5/rsy3xpswj18uks24e0r6v7pxggr5yqx7.jpg)
![](/upload/medialibrary/d7e/t8h5co6kixvr6da8ofyz3ji5buscpsqh.jpg)

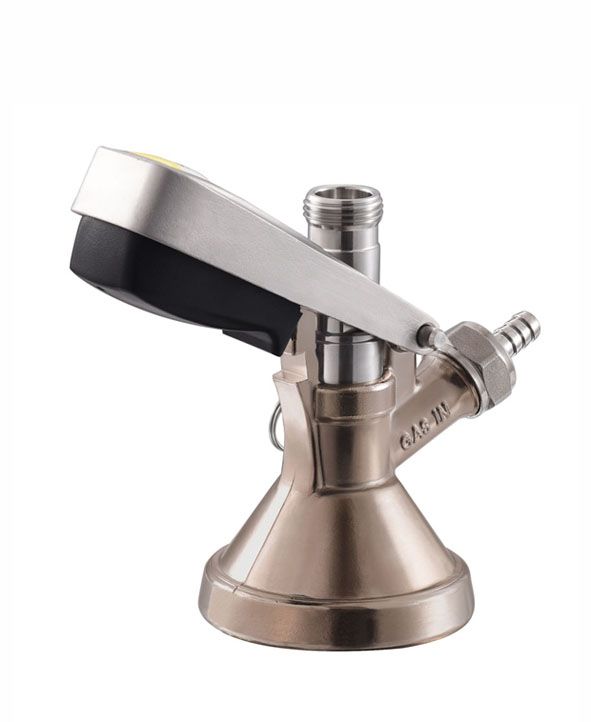

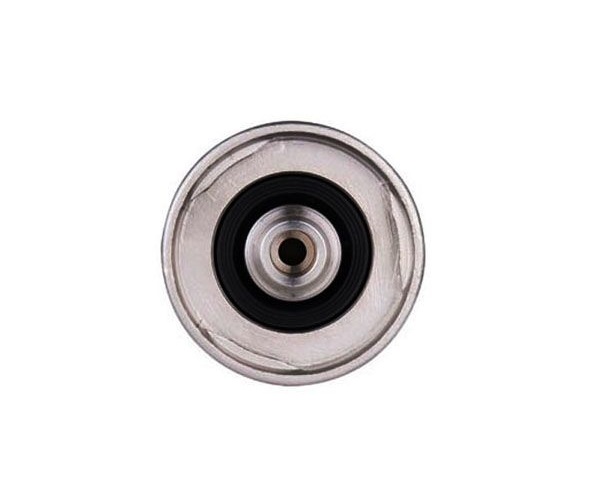

Тип F (KeyKeg)
Фитинг | Раздаточная | |
Форма стакана/основания |
Основание стакана фитинга в форме усеченного круга (почти треугольник, шестигранная фигура с гранями разной длины), находятся над горловиной кега. Диаметр меньше, чем у типа A. |
Конусообразный корпус, круглое основание с усеченными по форме треугольника выступами по краю. |
Уплотнения | В центре основания углубление, внутри – 2 уплотнительных кольца вокруг металлического клапана. Металлический клапан углублен. | Два уплотнительных кольца (отличие от G). Шток выдвинут. |
Установка: устанавливается на фитинг сверху, фиксируется поворотом по часовой стрелке, защелкивается. |
![Talos F_ — копия.jpg](/upload/medialibrary/e37/3epxaz621csjtzb93hexevg16i6dcq7p.jpg)
![Talos F.jpg](/upload/medialibrary/bcc/g5h8ezyepuzevok7v7bvw972i8lvgh42.jpg)

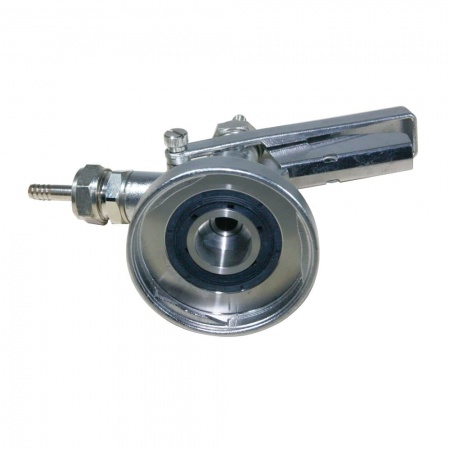

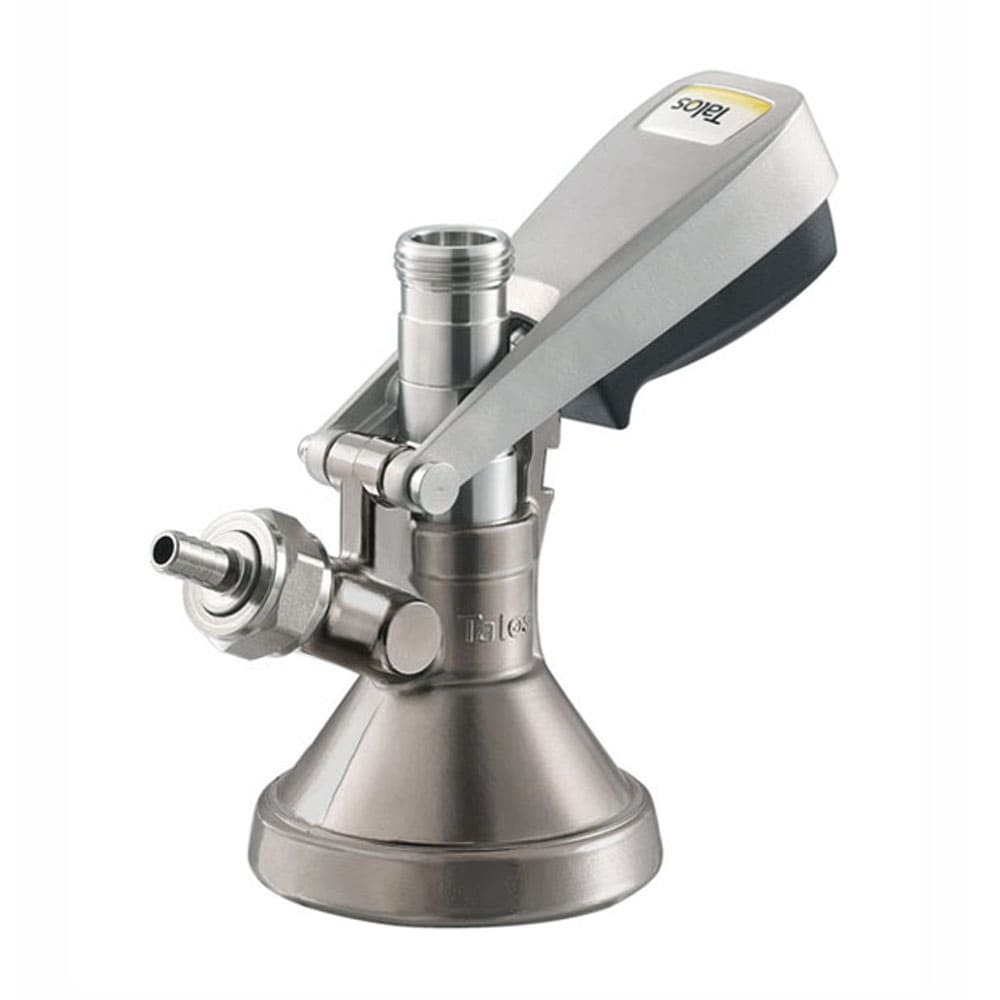

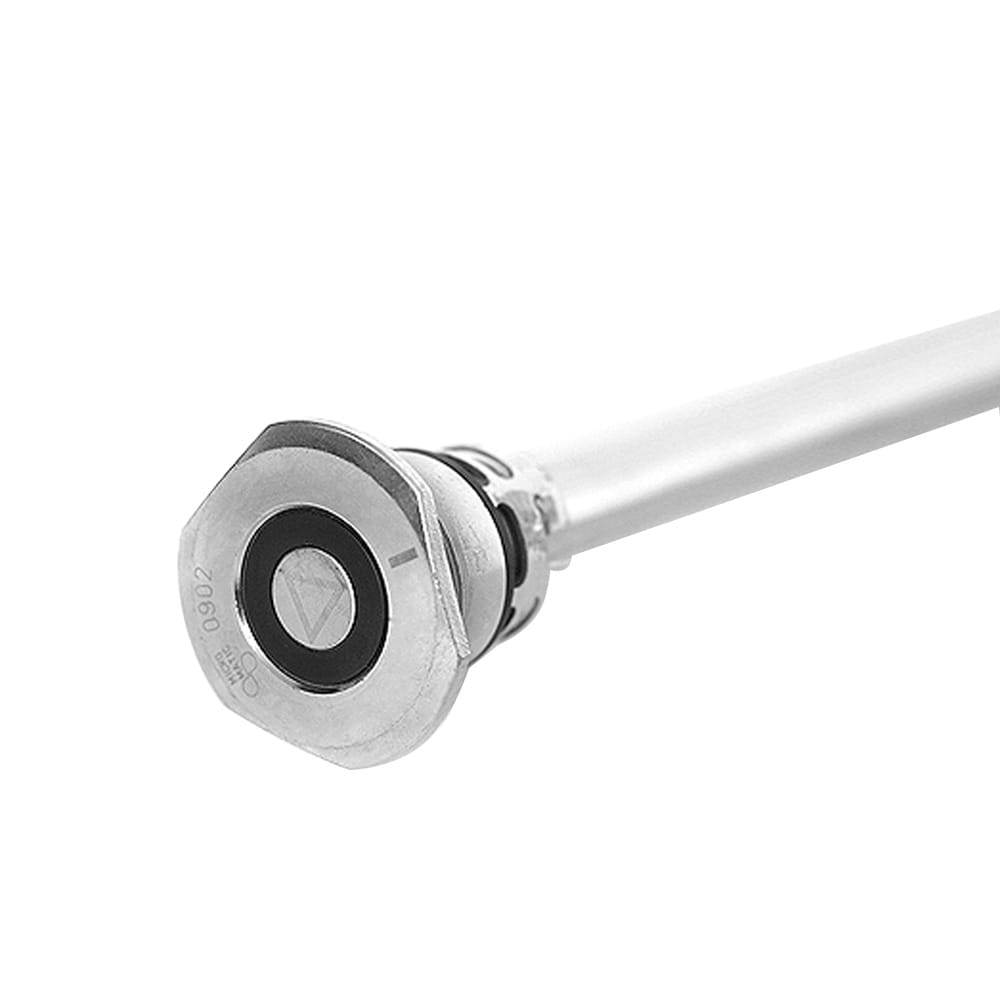

Кеги в интернет-магазинеТип G
Фитинг | Раздаточная | |
Форма стакана/основания |
Основание стакана фитинга в форме усеченного круга (почти треугольник, шестигранная фигура с гранями разной длины), находится над горловиной кега. Диаметр меньше, чем у типа A. |
Конусообразный корпус, круглое основание с тремя выступами по краю. |
Уплотнения | В центре основания уплотнительное кольцо вокруг металлического клапана, почти вровень с поверхностью основания. | Одно внешнее уплотнительное кольцо вокруг штока. |
Установка: устанавливается на фитинг сверху, фиксируется поворотом по часовой стрелке, защелкивается. |
![заборная тип G.jpg](/upload/medialibrary/4d3/fs23mywmrl5g3dae23zwz9cdreh7i78n.jpg)
![Talos тип g.jpg](/upload/medialibrary/b51/rfuljf2kbqecbq8943m7z1t3i7ro8hbt.jpg)
![фитинг G.jpg](/upload/medialibrary/28b/si3wax0z5kxy2bu4ctddd7wxuoa7lpkm.jpg)
Видео о фитинге смотрите в блоке о типе А.

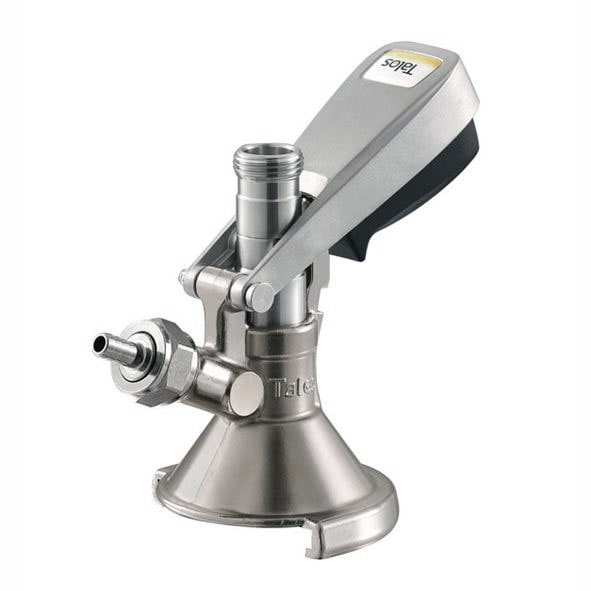

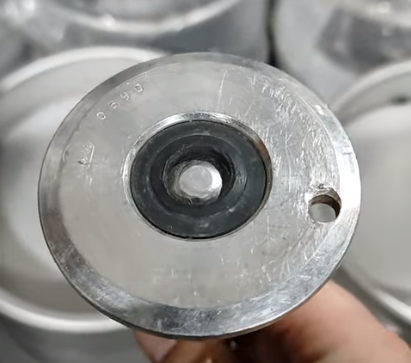

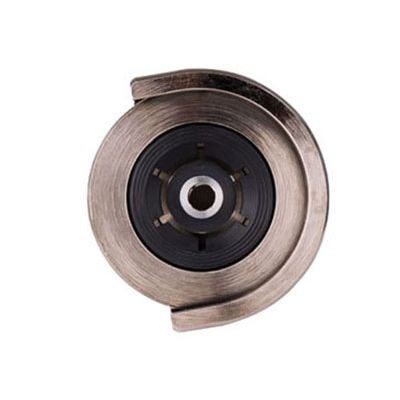

Тип M
Фитинг | Раздаточная | |
Форма стакана/основания | Основание стакана фитинга круглое, плоское, находится над горловиной кега. Диаметр больше, чем у типов D, S, U. |
Конусообразный корпус, круглое основание (юбка) по краю с вырезанным сегментом.
|
Уплотнения | Уплотнительное кольцо вокруг металлического клапана. Металлический клапан углублен. | Имеет два резиновых уплотнения вокруг штока (отличие от А). Центральный шток выступает. |
Установка: надвигается на фитинг сбоку, защелкивается. |
![Заборная тип M_.jpg](/upload/medialibrary/50f/13mx10ej1bsqllf7c0fbwxcd670gmk3f.jpg)
![заборная тип M.jpg](/upload/medialibrary/640/gavucptkjf34g6cyi5y4jxkvywfor8iv.jpg)
![fiting M.png](/upload/medialibrary/0ff/auoe79fq8hsdy053o6btmbyqtn0otp55.png)

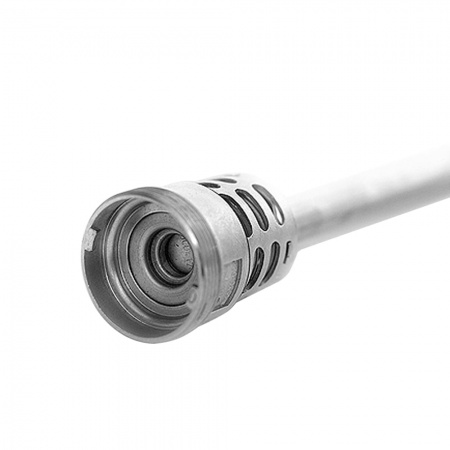

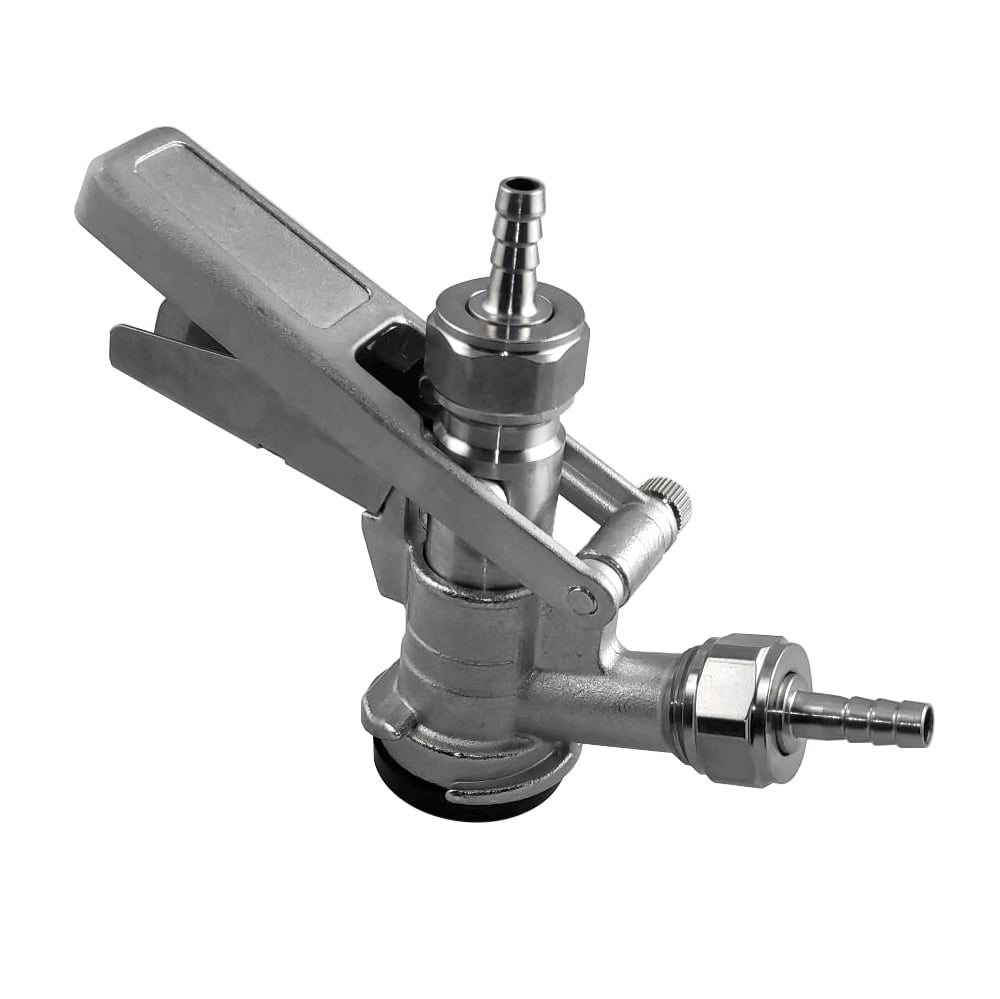

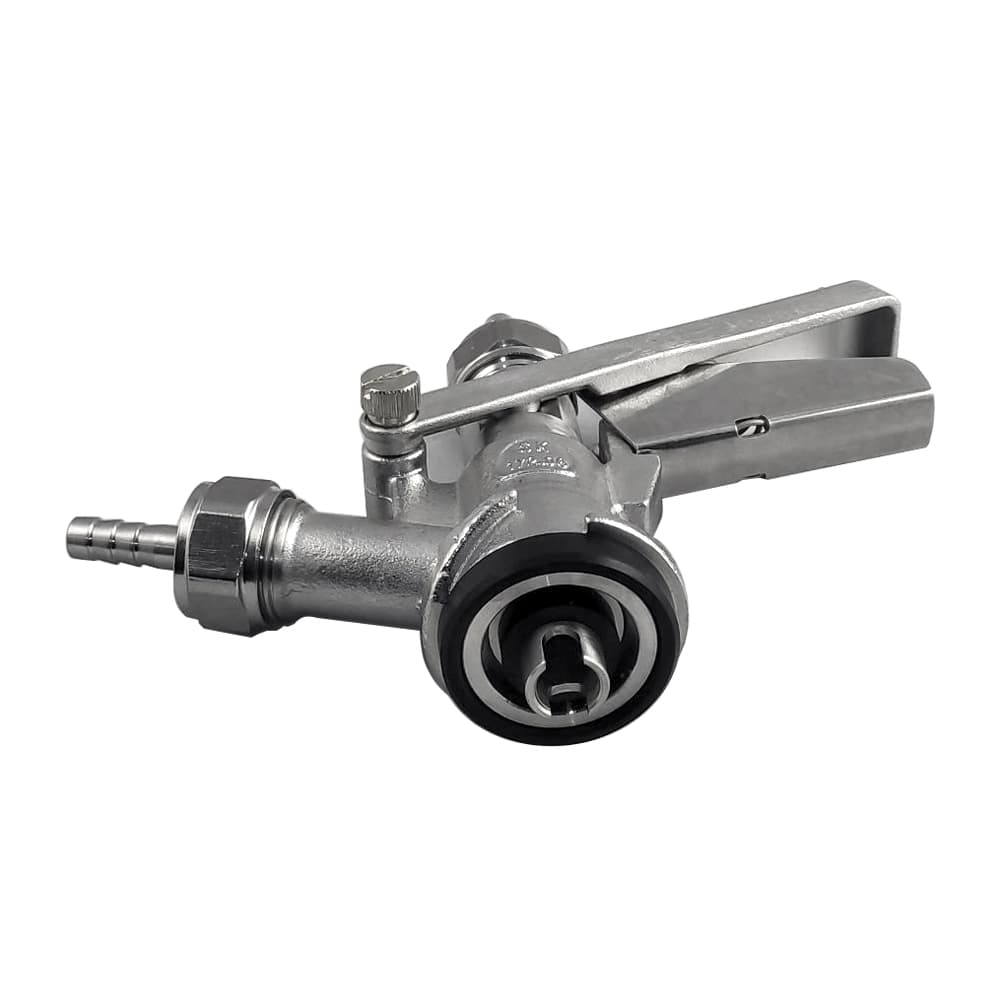

Тип S
Фитинг | Раздаточная | |
Форма стакана/основания |
Стакан фитинга полностью находится в горловине кега, металлический клапан и уплотнение углублены. Два выступа друг напротив друга внутри по краю стакана. Диаметр меньше, чем у А, M, F. |
Цилиндрический корпус, круглое основание. |
Уплотнения |
Верхнее резиновое уплотнение с металлическим кольцом (отличие от D). Металлический клапан углублен отностительно уплотнения. |
На основании внешний уплотнитель. Одно видимое уплотнительное кольцо внутри углублено. Шток выдвинут наружу. |
|
Установка: устанавливается в фитинг, фиксируется поворотом по часовой стрелке, защелкивается. |
Видео о фитинге смотрите в блоке о типе D.

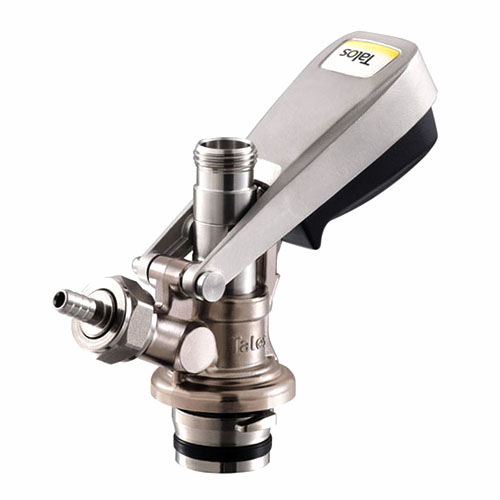

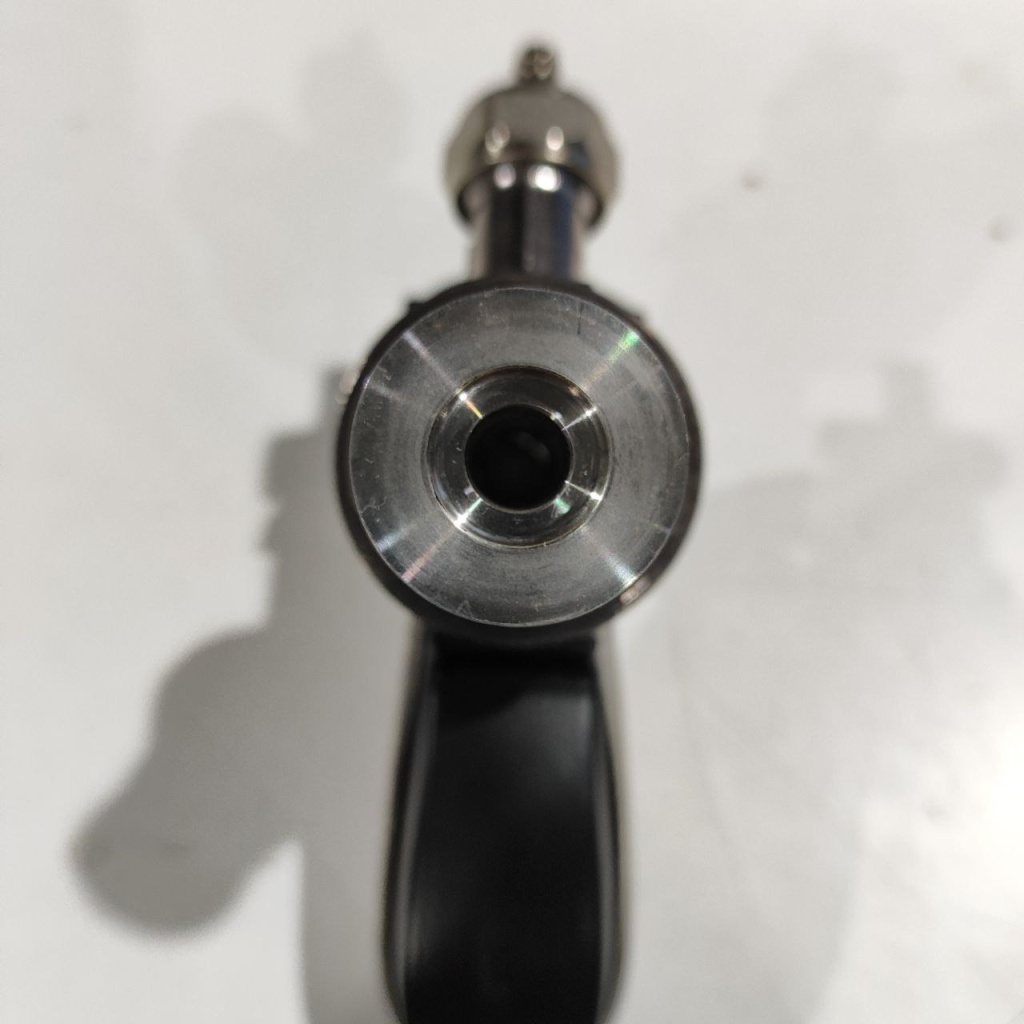

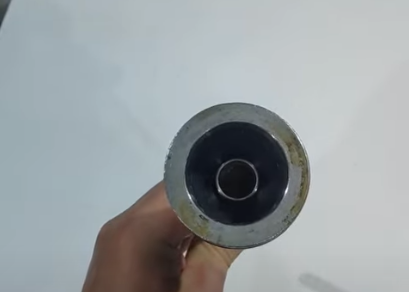

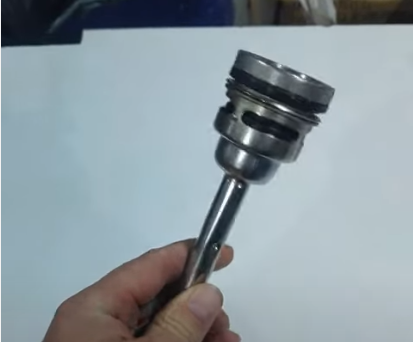

Тип U
Фитинг | Раздаточная | |
Форма стакана/основания | Форма стакана вогнутая, металлический клапан и уплотнение углублены. Диаметр меньше, чем у А, M, F. |
Цилиндрический корпус, круглое основание. |

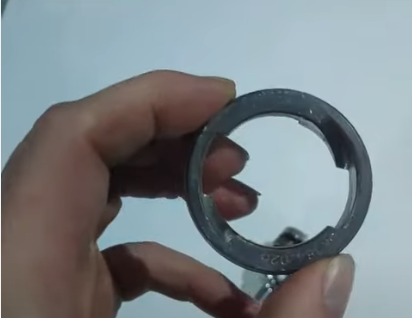

Уплотнения | Внешнее уплотнение размещено на внешней стороне стакана над основанием фитинга, внутреннее – вокруг клапана, часть которого выдвинута наружу. Состоит из двух частей – фитинг и металлическое кольцо, которое вкручивается в горловину фитинга. | С внешней стороны корпуса уплотнитель. Внутренний уплотнитель углублен. Шток выдвинут наружу. |
|
Установка: устанавливается в фитинг, фиксируется поворотом по часовой стрелке, защелкивается. |
![Talos тип U.jpg](/upload/medialibrary/a39/i6we47wnjovq2kc2hw1h215yupcpdd1g.jpg)
![](/upload/medialibrary/4d6/meh0mwvuiwteg0umxwafqyqo2utcpc88.jpg)
![fiting тип U.png](/upload/medialibrary/997/p05zkt1tl9e5eao3vsvtzvsgvfdv97ak.png)
![fiting U chast 2.png](/upload/medialibrary/2dd/ignpnurssm1l7hlvegxxegdhv41eas73.png)
![fiting тип U_.png](/upload/medialibrary/5d0/yca1iu920rf75w5pixh942etmda0nruo.png)
Устройства в интернет-магазине:
