Ремонт пивного редуктора TOF: как заменить запчасти и вернуть редуктор к работе

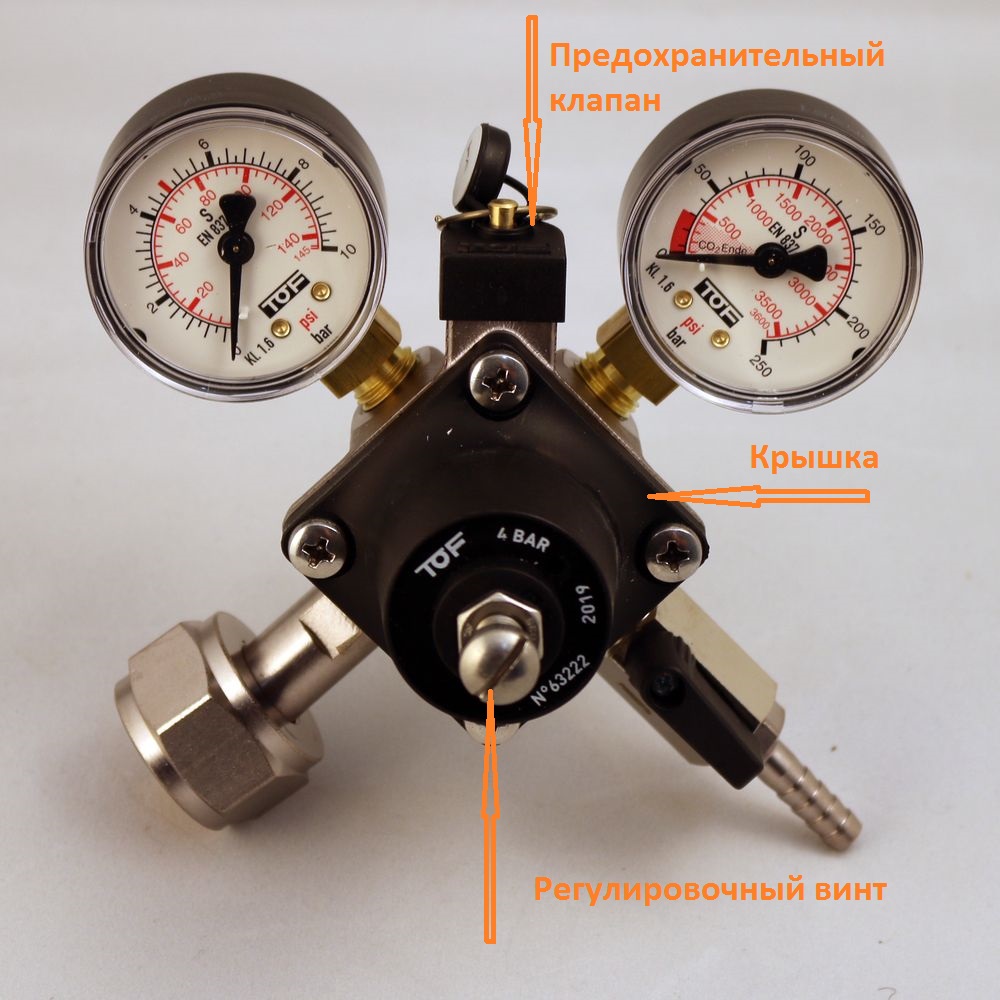

Углекислотный пивной редуктор TOF на 1 выход. итальянского производства.
Чтобы понять значимость пивного редуктора в системе розлива пива из кег, вспомним, по какому принципу эта линия работает. Оборудование для розлива не работает от 220 В. Газ является движущей силой в линии, создавая давление в системе, которое перемещает напиток из кега к пивному крану (пеногасителю). Пивной редуктор СО2 отвечает в системе за «управление» давлением – понижает его на выходе из баллона СО2 и поддерживает во время работы линии.
Без редуктора розлив из кег невозможен. Поломки редуктора приводят либо к нарушению процесса розлива или к его полной остановке. Бизнес теряет прибыль из-за поломок, которые несложно было предусмотреть.
Редукторы качественные, но со временем некоторые расходные элементы приходится менять из-за износа. Ремонт заключается в замене запчастей редуктора TOF. Ремонт лучше доверить техникам, которые имеют опыт работы с подобными устройствами.
Ремкомплект для редуктора TOF: мембрана, клапан, фторопластовая прокладка. При замене необходимо выбирать запчасти для редуктора ODL или TOF, запчасти от других редукторов не подходят.
Фото: Крышка редуктора откручена и снята
2. Снять мембрану сдвигом вбок, так как с обратной стороны мембраны есть паз, которым она держится на клапане.
Фото: Извлечение мембраны
3. Торцевым ключом открутить внутренний клапан. Зачастую именно клапан – причина выхода из строя редуктора, так как именно клапан забивается окислом от углекислоты низкого качества.
Фото: Клапан выкручен
4. Убираем фторопластовую прокладку.
5. Берем ремкомплект и устанавливаем новые запчасти вместо предыдущих в обратной последовательности.
5.1 Устанавливаем фторопластовое кольцо (прокладку)
5.2 Закручиваем клапан торцевым ключом
5.3 Вставляем в паз мембрану
5.4 Закрываем крышкой с пружиной и закручиваем 4 болта.
Замена запчастей завершена.
В интернет-магазине Фарватер продается комплект запчастей для ремонта редуктора с доставкой в любые регионы РФ.
Видео сервиса редуктора TOF
Обзор редуктора TOF
Чтобы понять значимость пивного редуктора в системе розлива пива из кег, вспомним, по какому принципу эта линия работает. Оборудование для розлива не работает от 220 В. Газ является движущей силой в линии, создавая давление в системе, которое перемещает напиток из кега к пивному крану (пеногасителю). Пивной редуктор СО2 отвечает в системе за «управление» давлением – понижает его на выходе из баллона СО2 и поддерживает во время работы линии.
Без редуктора розлив из кег невозможен. Поломки редуктора приводят либо к нарушению процесса розлива или к его полной остановке. Бизнес теряет прибыль из-за поломок, которые несложно было предусмотреть.
По каким признакам понять, что с редуктором что-то не так
- Появление повышенного пенообразования.
- Давление на выходе из редуктора начинает расти и спускаться через взрывник (клапан сброса давления).
- Слабое прохождение газа через редуктор. На манометре – падение давления до ноля.
Редукторы качественные, но со временем некоторые расходные элементы приходится менять из-за износа. Ремонт заключается в замене запчастей редуктора TOF. Ремонт лучше доверить техникам, которые имеют опыт работы с подобными устройствами.
Как заменить запчасти в пивном редукторе TOF
Для ремонта необходимы инструменты: крестовая отвертка, торцевой ключ диаметром 16 мм.

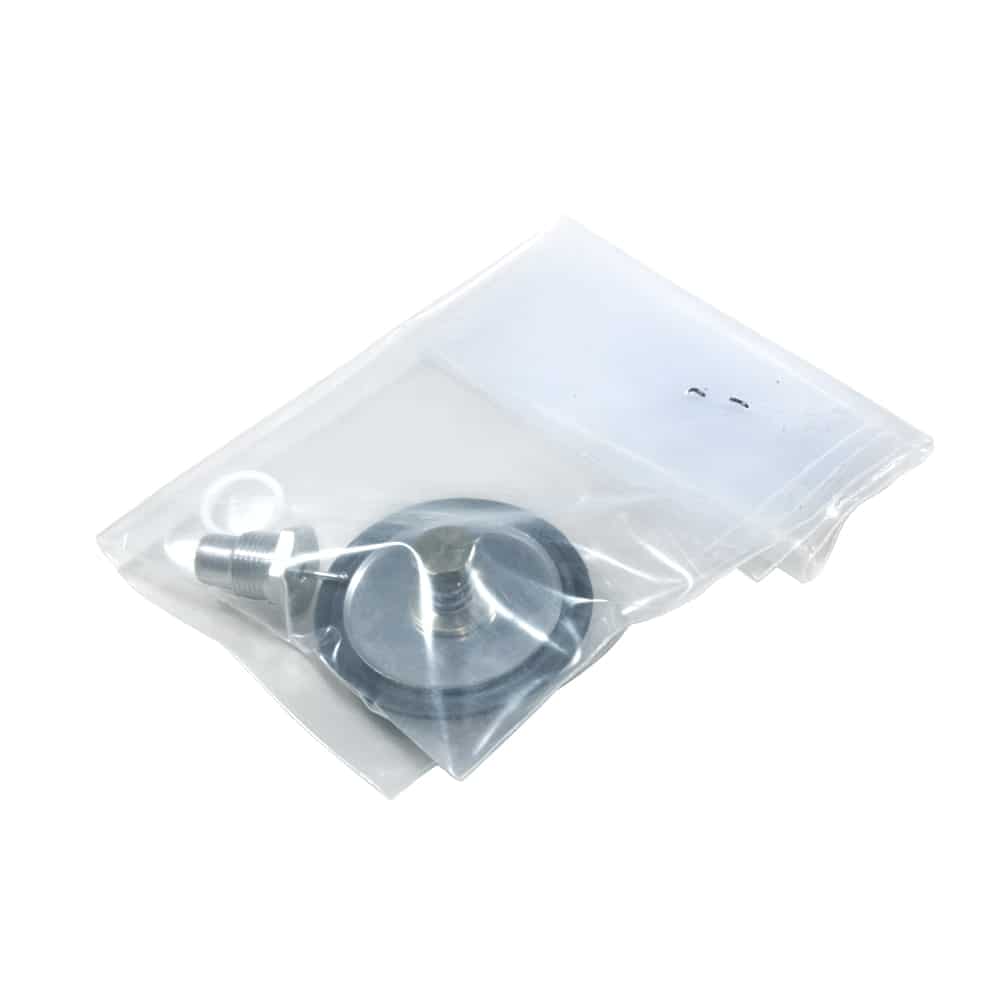

Ремкомплект для редуктора TOF: мембрана, клапан, фторопластовая прокладка. При замене необходимо выбирать запчасти для редуктора ODL или TOF, запчасти от других редукторов не подходят.
Пошаговое описание

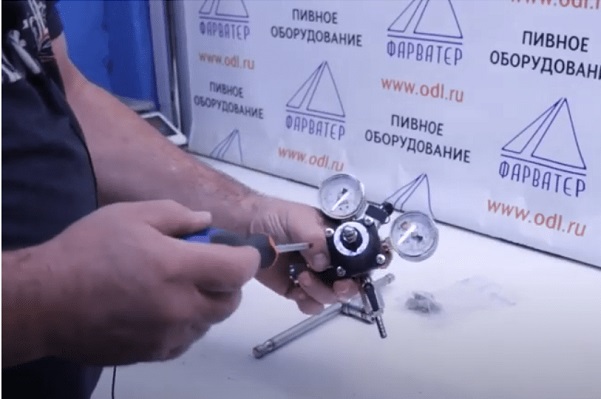

- Открутить 4 болта для снятия крышки. Крышку придерживать рукой, чтобы не выпала пружина, которая находится внутри.

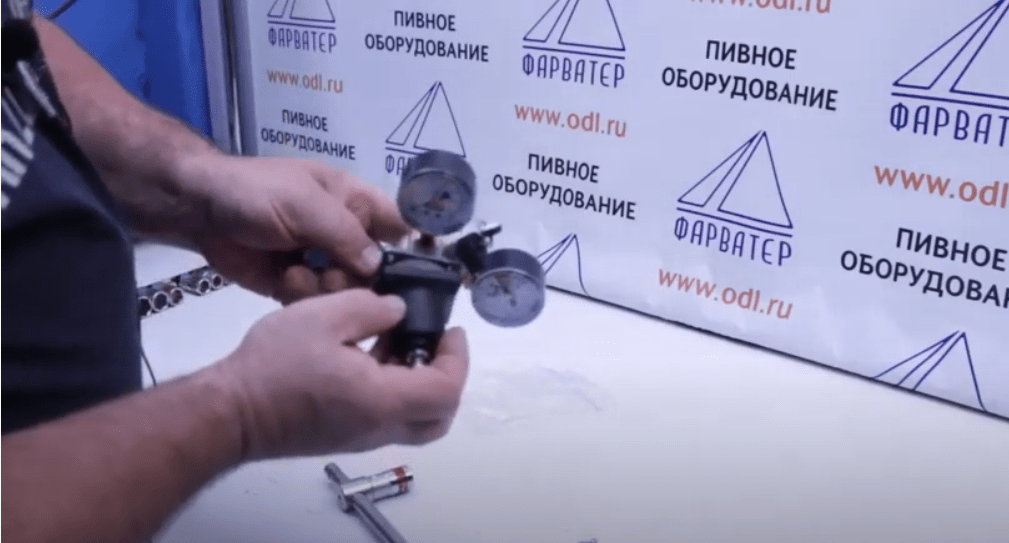

Фото: Крышка редуктора откручена и снята

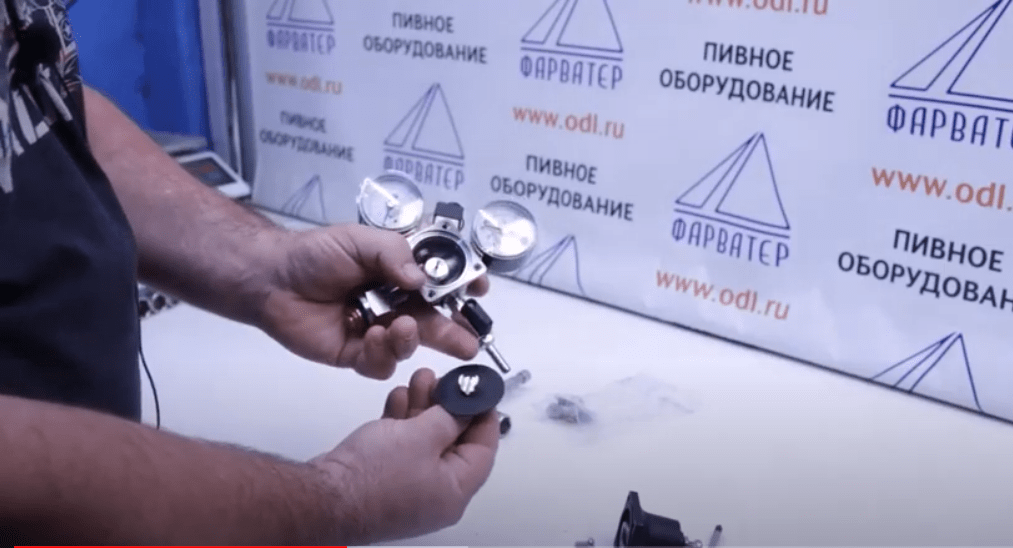

2. Снять мембрану сдвигом вбок, так как с обратной стороны мембраны есть паз, которым она держится на клапане.

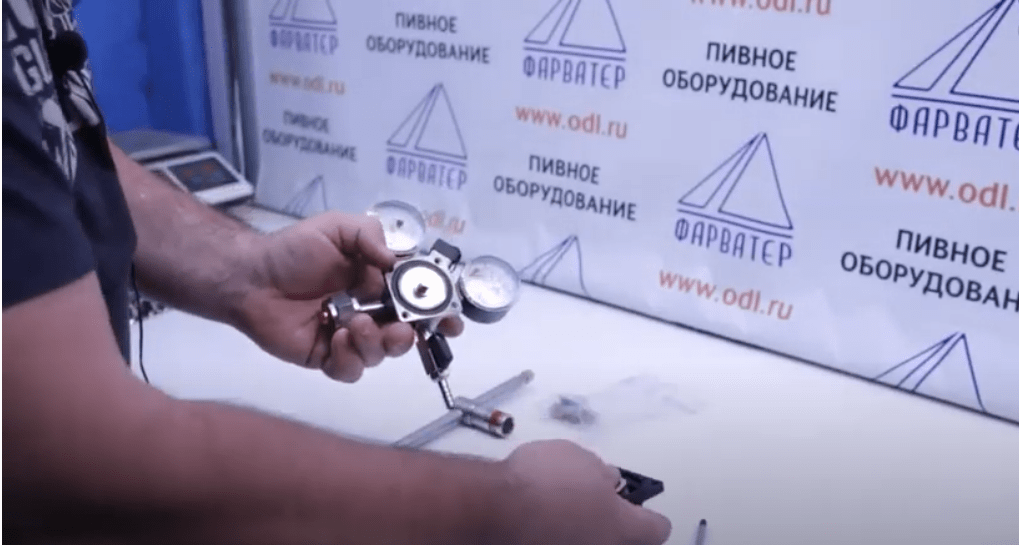

Фото: Извлечение мембраны
3. Торцевым ключом открутить внутренний клапан. Зачастую именно клапан – причина выхода из строя редуктора, так как именно клапан забивается окислом от углекислоты низкого качества.

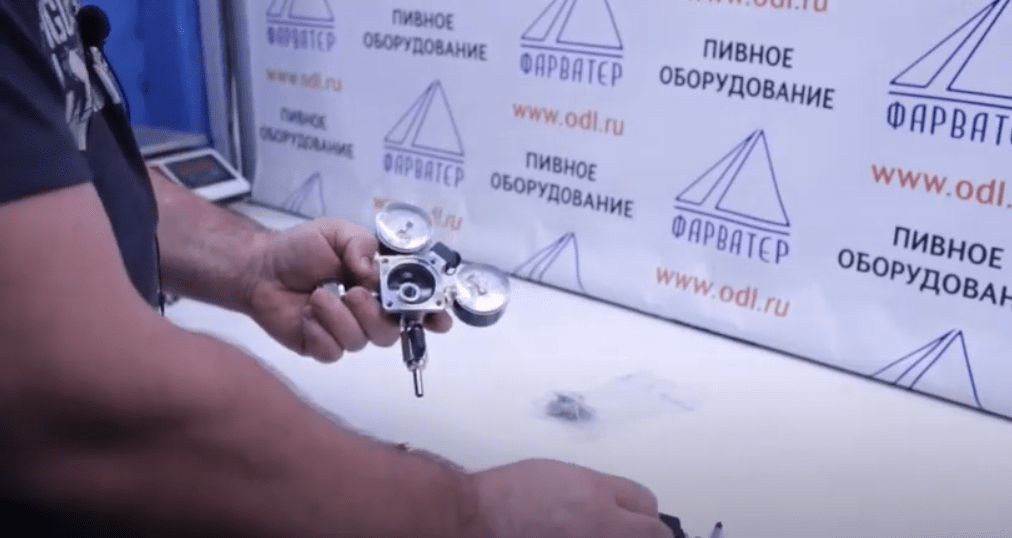

Фото: Клапан выкручен
4. Убираем фторопластовую прокладку.
5. Берем ремкомплект и устанавливаем новые запчасти вместо предыдущих в обратной последовательности.
5.1 Устанавливаем фторопластовое кольцо (прокладку)

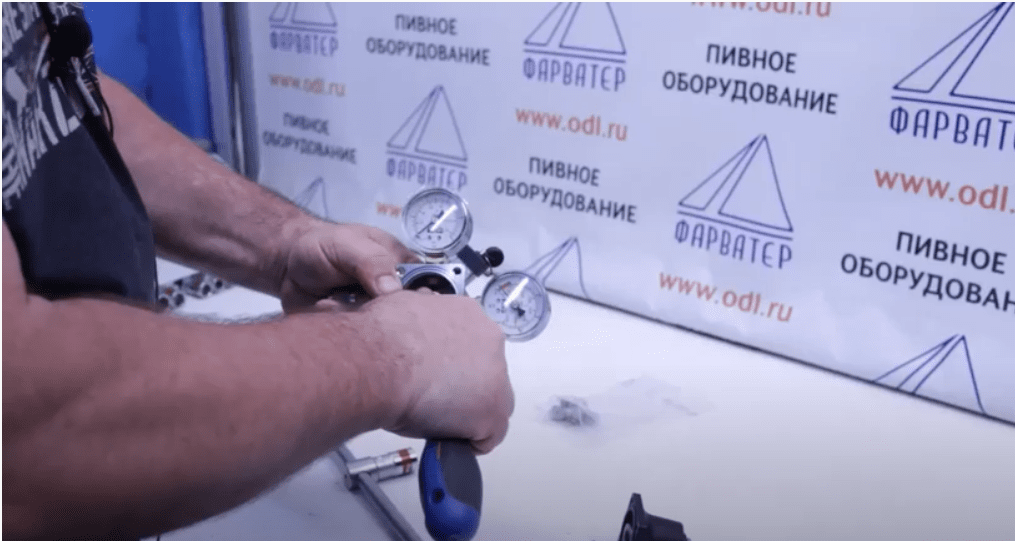

5.2 Закручиваем клапан торцевым ключом
5.3 Вставляем в паз мембрану

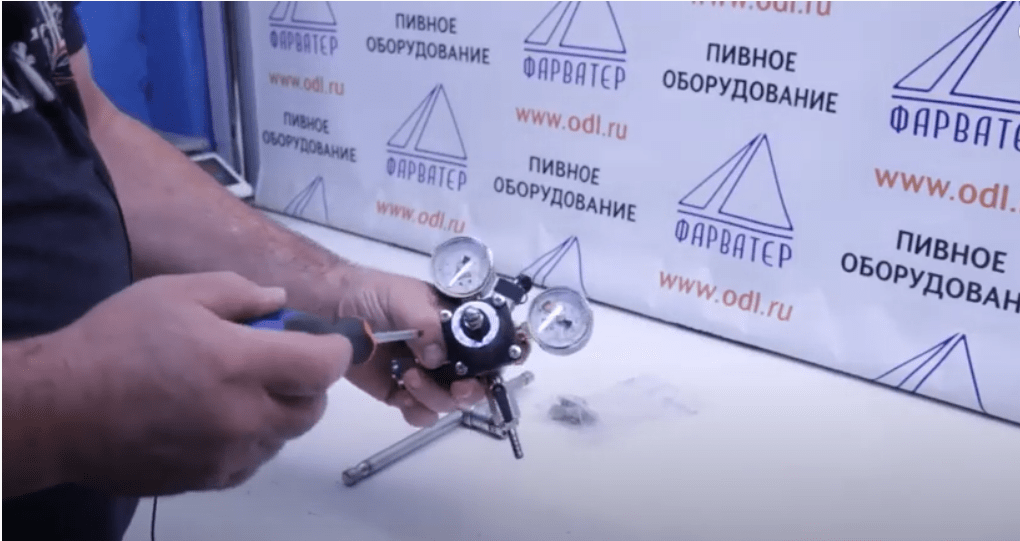

5.4 Закрываем крышкой с пружиной и закручиваем 4 болта.
Замена запчастей завершена.
В интернет-магазине Фарватер продается комплект запчастей для ремонта редуктора с доставкой в любые регионы РФ.
Видео сервиса редуктора TOF
Обзор редуктора TOF
Источник: odl.ru
